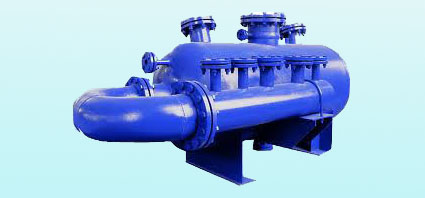

設備簡介
疏水擴容器用于較高壓力和溫度疏水管路中的疏水擴容。經疏水擴容器分離出的蒸汽被引入熱交換器或除氧器，而分離出的疏水則被引入疏水箱，然后送入鍋爐的給水系統(tǒng)。
設備結構
疏水擴容器由外殼、多根進水管和汽水分離裝置組成。必要時還可加裝入、手孔和冷卻水管，以方便設備的檢修和可靠運行。
工作原理
疏水擴容器采用全焊結構，由殼體、疏水接管、噴水管、緩沖板、波形膨脹節(jié)等零部件組焊而成。噴水管上的噴嘴采用進口噴嘴，使其噴出的凝結水更均勻，達到很好的霧化效果。為便于電站的安裝布置，疏水擴容器的外形設計為矩形結構，布置在高壓凝汽器側和低壓凝汽器側。由于疏水管的布置位置、疏水量和其它電站輔機設備的布置及疏水要求限制，兩臺疏水擴容器各接口管的尺寸并不完全相同，機組各處疏水經疏水管道排入到相應的疏水母管，通過疏水擴容器上的疏水接管進入疏水擴容器。在各疏水接管上設有一定數量的噴孔，對疏水進入擴容器具有進一步的降壓消能作用。冷卻水(凝結水)通過噴水管上的噴嘴從擴容器上部噴入，使擴容器內的閃蒸蒸汽溫度迅速降低并凝結，增加了疏水擴容器的擴容能力。殼體內還設置了支撐桿、肋板，用以增強擴容器的剛性。在疏水擴容器的汽、水排出口設置緩沖板，以防止擴容器內的蒸汽和凝結水直接沖擊到凝汽器內的部件影響到凝汽器的正常運行。疏水擴容器上設有檢修人孔門，用以對擴容器進行維護、清理等。
用途
疏水擴容器是將壓力疏水管路中的疏水進行擴容降壓，分離出蒸汽和疏水，將蒸汽引入換熱器或除氧器中，充分利用其熱能，而疏水則被引入疏水箱中定期送入給水系統(tǒng)。
